・ADSL(ルータ経由)
・CATV 下図のような配線になります。 中継器として使うルータ・TAはアナログポートしか使用しません。 CATVの場合にはルータの変わりに専用の機器を利用しているケースもあるかもしれません。 |
|
・フレッツISDN ・ADSL(PPoE等の環境) この接続携帯はLANを経由しないので,DHCPサーバの設定が不要になります.ただし,GCがRASサーバからDNS情報をうまく取得できない場合にはGCにDNS情報を設定するとうまくいくことがあります. TAのアナログポートを二つ占有するので,ポートが二つしかない機器の場合には同時に電話を使用することはできません. フレッツISDNを使用している場合でもダイヤルアップルータ(リモートルータ)等を利用していて、RASサーバがLAN経由でインターネットに接続されている場合には右図の構成になります。 YAMAHAリモートルータのRtaシリーズ等で,LANを使用しないTAモードで動作させる場合などは左図の構成になります。 |
|

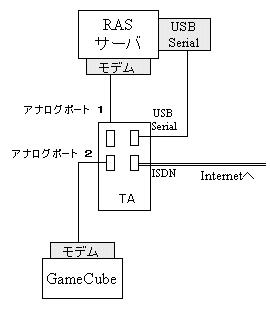

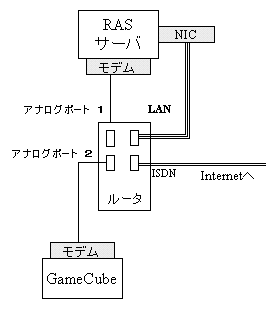

TA経由での接続 ルータ経由での接続 |
|
